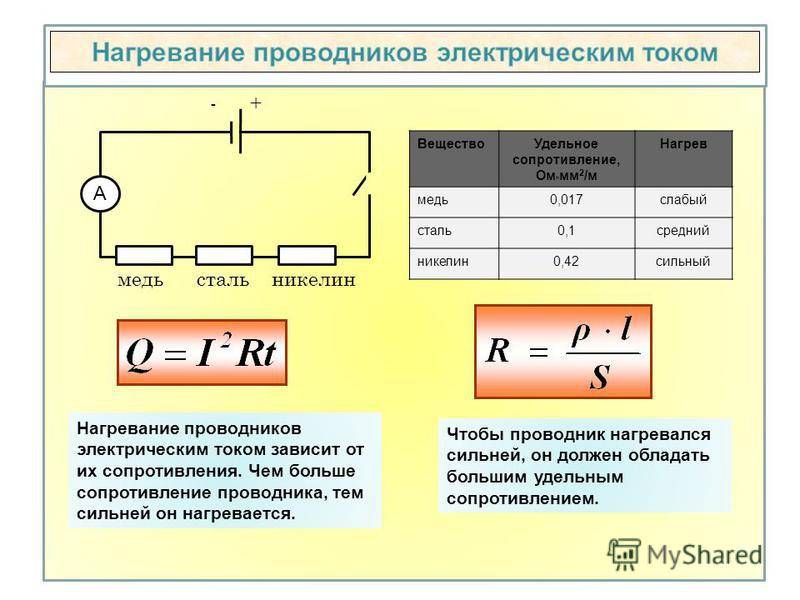

Нагревание проводников электрическим током

История открытия закона

Закон Джоуля-Ленца был открыт благодаря работам английского физика Джеймса Прескотта Джоуля (1818-1889) и российского ученого Эмилия Христиановича Ленца (1804-1865).

Джоуль в 1841 году провел следующий опыт: он последовательно соединил три одинаковых по размерам проводника из разных металлов и пропустил через них одинаковый ток. При этом в проводниках выделялось разное количество теплоты. Джоуль сделал вывод, что нагревание зависит не только от силы тока, но и от сопротивления материала.

Практически одновременно в 1842 году аналогичные исследования проводил Ленц. Он также обнаружил, что количество выделяемого тепла пропорционально квадрату силы тока и сопротивлению проводника.

Работы Джоуля и Ленца заложили основы систематического изучения теплового действия электрического тока. В честь двух ученых закон, устанавливающий количественную зависимость между выделяемым теплом и параметрами цепи, был назван законом Джоуля-Ленца.

Джеймс Прескотт Джоуль (1818-1889) — английский физик, один из основоположников учения об энергии и её превращениях. Первые уроки физики получил у Джона Дальтона. Проводил исследования в области электричества, магнетизма, теплоты.

Где может пригодиться этот закон Джоуля-Ленца?

В электротехнике есть понятие длительно допустимого тока протекающего по проводам. Это такой ток, который провод способен выдержать длительное время (то есть, бесконечно долго), без разрушения провода (и изоляции, если она есть, потому что провод может быть и без изоляции). Конечно, данные вы теперь можете взять из ПУЭ (Правила устройства электроустановок), но получали эти данные исключительно на основе закона Джоуля-Ленца.

В электротехнике так же используются плавкие предохранители. Их основное качество – надёжность срабатывания. Для этого используется проводник определенного сечения. Зная температуру плавления такого проводника можно вычислить количество теплоты, которое необходимо, чтобы проводник расплавился от протекания через него больших значений тока, а вычислив ток, можно вычислить и сопротивление, которым такой проводник должен обладать. В общем, как вы уже поняли, применяя закон Джоуля-Ленца можно рассчитать сечение или сопротивление (величины взаимозависимы) проводника для плавкого предохранителя.

А ещё, помните, мы говорили про . Там на примере лампочки я рассказывал парадокс, что более мощная лампа в последовательном соединении светит слабее. И наверняка помните почему: падение напряжения на сопротивлении тем сильнее, чем меньше сопротивление. А поскольку мощность — это , а напряжение очень сильно падает, то и выходит, что большое сопротивление выделит большое количество тепла, то есть, току придется больше потрудиться, чтобы преодолеть большое сопротивление. И количество тепла, которое выделит ток при этом можно посчитать с помощью закона Джоуля-Ленца. Если брать последовательное соединение сопротивлений, то использовать лучше выражение через квадрат тока, то есть, изначальный вид формулы:

А для параллельного соединения сопротивлений, поскольку ток в параллельных ветвях зависит от сопротивления, в то время, как напряжение на каждой параллельной ветви одинаковое, то формулу лучше всего представить через напряжение:

Примерами работы закона Джоуля-Ленца вы все пользуетесь в повседневной жизни – в первую очередь это всевозможные нагревательные приборы. Как правило, в них используется нихромовая проволока и толщина (поперечное сечение) и длина проводника подбираются с учётом того, чтобы длительное тепловое воздействие не приводило к стремительному разрушению проволоки. Точно таким же образом добиваются свечения вольфрамовой нити в лампе накаливания. По этому же закону определяют степень возможного нагрева практически любого электротехнического и электронного устройства.

В общем, несмотря на кажущуюся простоту, закон Джоуля-Ленца играет в нашей жизни очень огромную роль. Этот закон дал большой толчок для теоретических расчётов: выделение тепла токами , вычисление конкретной температуры дуги, проводника и любого другого электропроводного материала, потери электрической мощности в тепловом эквиваленте и т.д.

Вы можете спросить, а как перевести Джоули в Ватты и это довольно частый вопрос в интернете. Хотя вопрос несколько неверный, читая далее, вы поймёте почему. Ответ довольно прост: 1 дж = 0.000278 Ватт*час, в то время, как 1 Ватт*час = 3600 Джоулей. Напомню, что в Ваттах измеряется потребляемая мгновенная мощность, то есть непосредственно используемая пока включена цепь. А Джоуль определяет работу электрического тока, то есть мощность тока за промежуток времени. Помните, в законе Ома я приводил аллегорическую ситуацию. Ток – деньги, напряжение – магазин, сопротивление – чувство меры и денег, мощность – количество продуктов, которые вы сможете на себе унести (увезти) за один раз, а вот как далеко, как быстро и сколько раз вы сможете их увезти – это работа. То есть, сравнить работу и мощность никак не получается, но можно выразить в более понятных нам единицам: Ваттах и часах.

Думаю, что теперь вам не составит труда применить закон Джоуля-Ленца в практике и теории, если таковое потребуется и даже сделать перевод Джоулей в Ватты и наоборот. А благодаря пониманию, что закон Джоуля-Ленца это произведение электрической мощности на время, вы сможете более легко его запомнить и даже, если вдруг забыли основную формулу, то помня всего лишь закон Ома можно снова получить закон Джоуля-Ленца. А я на этом с вами прощаюсь.

Знаменитый русский физик Ленц и английский физик Джоуль, проводя опыты по изучению тепловых действий электрического тока, независимо друг от друга вывели закон Джоуля-Ленца. Данный закон отражает взаимосвязь количества теплоты, выделяемого в проводнике, и электрического тока, проходящего по этому проводнику в течение определенного периода времени.

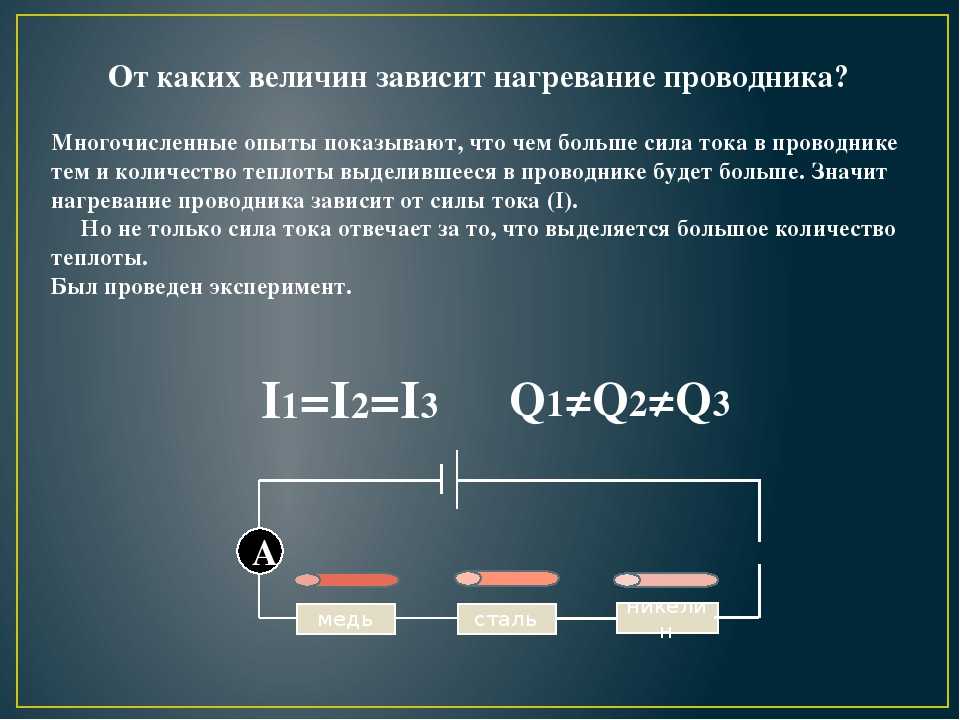

Почему греется проводник

Как же объясняется нагрев проводника? Почему он именно греется, а не остаётся нейтральным или охлаждается? Нагрев происходит из-за того, что свободные электроны, перемещающиеся в проводнике под действием электрического поля, бомбардируют атомы молекул металла, тем самым передавая им собственную энергию, которая переходит в тепловую. Если изъясняться совсем просто: преодолевая материал проводника, электрический ток как бы «трётся», соударяется электронами о молекулы проводника. Ну а , как известно, любое трение сопровождается нагревом. Следовательно, проводник будет нагреваться пока по нему бежит электрический ток.

Из формулы также следует —  чем выше удельное сопротивление проводника и чем выше сила тока протекающего по нему, тем выше будет нагрев . Например, если последовательно соединить проводник-медь (удельное сопротивление  0,018 Ом·мм²/м) и проводник-алюминий (0,027 Ом·мм²/м), то при протекании через цепь электрического тока алюминий будет нагреваться сильнее чем медь из-за более высокого сопротивления. Поэтому, кстати, не рекомендуется в быту делать скрутки медных и алюминиевых проводов друг с другом — будет неравномерный нагрев в месте скрутки. В итоге —  подгорание с последующим пропаданием контакта.

Практическое значение[]

Снижение потерь энергии

При передаче электроэнергии тепловое действие тока является нежелательным, поскольку ведёт к потерям энергии. Поскольку передаваемая мощность линейно зависит как от напряжения, так и от силы тока, а мощность нагрева зависит от силы тока квадратично, то выгодно повышать напряжение перед передачей электроэнергии, понижая в результате силу тока. Повышение напряжения снижает электробезопасность линий электропередачи.
В случае применения высокого напряжения в цепи для сохранения прежней мощности потребителя придется увеличить сопротивление потребителя (квадратичная зависимость. 10В , 1 Ом = 20В, 4 Ом). Подводящие провода и потребитель соединены последовательно. Сопротивление проводов (Rw{\displaystyle R_w}) постоянное. А вот сопротивление потребителя (Rc{\displaystyle R_c}) растет при выборе более высокого напряжения в сети. Также растет соотношение сопротивления потребителя и сопротивления проводов. При последовательном включении сопротивлений (провод — потребитель — провод) распределение выделяемой мощности (Q{\displaystyle Q}) пропорционально сопротивлению подключенных сопротивлений. Qw=Rw⋅I2{\displaystyle Q_w = R_w \cdot I^2}; Qc=Rc⋅I2{\displaystyle Q_c = R_c \cdot I^2}; Qw=Rw⋅I2{\displaystyle Q_w = R_w \cdot I^2}; ток в сети для всех сопротивлений постоянен. Следовательно имеем соотношение QcQw=RcRw{\displaystyle Q_c / Q_w = R_c / R_w}; Qc{\displaystyle Q_c} и Rw{\displaystyle R_w} это константы (для каждой конкретной задачи). Определим, что Qw=Qc×RwRc{\displaystyle Q_w = Q_c \times R_w / R_c}. Следовательно, мощность выделяемая на проводах обратно пропорциональна сопротивлению потребителя, то есть уменьшается с ростом напряжения. так как Rc=Vc2Qc{\displaystyle R_c = V_c^2 / Q_c}. (Qc{\displaystyle Q_c} — константа); Объеденим две последние формулы и выведем, что Qw=Qc2×RcVc2{\displaystyle Q_w = Q_c^2 \times R_c / V_c^2}; для каждой конкретной задачи Qc2⋅Rc{\displaystyle Q_c^2 \cdot R_c} — это константа. Следовательно, тепло выделяемое на проводе обратно пропорционально квадрату напряжения на потребителе.Ток проходит равномерно.

Выбор проводов для цепей

Тепло, выделяемое проводником с током, в той или иной степени выделяется в окружающую среду. В случае, если сила тока в выбранном проводнике превысит некоторое предельно допустимое значение, возможен столь сильный нагрев, что проводник может спровоцировать возгорание находящихся рядом с ним объектов или расплавиться сам. Как правило, при сборке электрических цепей достаточно следовать принятым нормативным документам, которые регламентируют, в частности, выбор сечения проводников.

Электронагревательные приборы

Если сила тока одна и та же на всём протяжении электрической цепи, то в любом выбранном участке будет выделять тепла тем больше, чем выше сопротивление данного участка.

За счёт сознательного увеличения сопротивления участка цепи можно добиться локализованного выделения тепла в этом участке. По этому принципу работают электронагревательные приборы. В них используется нагревательный элемент — проводник с высоким сопротивлением. Повышение сопротивления достигается (совместно или по отдельности) выбором сплава с высоким удельным сопротивлением (например, нихром, константан), увеличением длины проводника и уменьшением его поперечного сечения. Подводящие провода имеют обычное низкое сопротивление и поэтому их нагрев, как правило, незаметен.

Плавкие предохранители

Основная статья: Предохранитель (электричество)

Для защиты электрических цепей от протекания чрезмерно больших токов используется отрезок проводника со специальными характеристиками. Это проводник относительно малого сечения и из такого сплава, что при допустимых токах нагрев проводника не перегревает его, а при чрезмерно больших перегрев проводника столь значителен, что проводник расплавляется и размыкает цепь.

Эта страница использует содержимое раздела Википедии на русском языке. Оригинальная статья находится по адресу: Закон Джоуля — Ленца. Список первоначальных авторов статьи можно посмотреть в истории правок. Эта статья так же, как и статья, размещённая в Википедии, доступна на условиях CC-BY-SA .

Практическая польза закона Джоуля-Ленца

Несмотря на наличие негативных последствий, закон Джоуля-Ленца находит широкое применение на практике:

1. Лампа накаливания. Для нити в лампе выбирают материал, который при нагревании излучает свет. При подключении лампы к источнику ток нагревает нить, в результате чего последняя излучает свет.
2. Плавкие предохранители. При возникновении в цепи напряжения, превышающего допустимое значение, предохранитель начинает нагреваться и плавиться. Расплавившийся предохранитель размыкает цепь.
3. Электронагревательные приборы. При подключении прибора к источнику нагревательный элемент раскаляется и выделяет тепло.

История открытия переменного тока

Тесла впервые показал: переменным напряжением можно достичь гораздо больших результатов. В особенности, когда энергию приходится передавать на большие расстояния. Использование трансформаторов без труда позволяет повысить напряжение, резко снижая потери на активном сопротивлении. Приемная сторона параметры вновь возвращает к исходным. Неплохо сэкономите на толщине проводов.

Начало активному использованию переменного тока положил Никола Тесла, создав двухфазный двигатель. Опыты передачи энергии на значительные расстояния расставили факты по своим местам: неудобно переносить производство в район Ниагарского водопада, гораздо проще проложить линию до места назначения.

Школьный вариант трактовки переменного и постоянного тока

Переменный ток демонстрирует ряд свойств, отличающих явление от постоянного. Вначале обратимся к истории открытия явления. Родоначальником переменного тока в обиходе человечества считают Отто фон Герике. Первым заметил: заряды природные двух знаков. Ток способен протекать в разном направлении. Касательно Тесла, инженер больше интересовался практической частью, авторские лекции упоминают двух экспериментаторов британского происхождения:

1. Вильям Споттисвуд лишен странички русскоязычной Википедии, национальная часть – замалчивает работы с переменным током. Подобно Георгу Ому, ученый – талантливый математик, остается сожалеть, что с трудом можно узнать, чем именно занимался муж науки.
2. Джеймс Эдвард Генри Гордон намного ближе практической части вопроса применения электричества. Много экспериментировал с генераторами, разработал прибор собственной конструкции мощностью 350 кВт. Много внимания уделял освещению, снабжению энергией заводов, фабрик.

Считается, первые генераторы переменного тока созданы в 30-е годы XIX века. Майкл Фарадей экспериментально исследовал магнитные поля. Опыты вызывали ревность сэра Хемфри Дэви, критиковавшего ученика за плагиат. Сложно потомкам выяснить правоту, факт остается фактом: переменный ток полвека просуществовал невостребованным. В первой половине XIX-го века выдуман электрический двигатель (авторство Майкла Фарадея). Работал, питаемый постоянным током.

Никола Тесла впервые догадался реализовать теорию Араго о вращающемся магнитном поле. Понадобились две фазы переменного тока (сдвиг 90 градусов). Попутно Тесла отметил: возможны более сложные конфигурации (текст патента). Позднее изобретатель трехфазного двигателя, Доливо-Добровольский, тщетно силился запатентовать детище плодотворного ума.

Продолжительное время переменный ток оставался невостребованным. Эдисон противился внедрению явления в обиход. Промышленник боялся крупных финансовых потерь.

Никола Тесла изучал электрические машины

Закон Джоуля-Ленца

Поскольку разность потенциалов (напряжение) на нагрузке равна работе, которую совершит единичный заряд, двигаясь по нагрузке, то для вычисления работы тока, необходимо напряжение умножить на заряд, прошедший через нагрузку. Заряд же равен произведению тока, проходящего по нагрузке, на время прохождения. Таким образом:

$$A=Uq=UIt$$

Детальным изучением теплового действия электрического тока в середине XIXв занимались независимо Д.Джоуль (Великобритания) и Э.Ленц (Россия).

Рис. 2. Джоуль и Ленц.

Было выяснено, что если нагрузка неподвижна, то вся работа электрического тока в этой нагрузке перейдет в тепло:

$$Q=A$$

Как правило, напряжение на элементах электрической цепи различно, а ток в ней общий. Поэтому для определения теплового действия удобнее выразить напряжение через ток, учитывая сопротивление:

$$U=IR$$

Окончательно имеем:

$$Q=I^2Rt$$

То есть, количество тепла, образующееся в нагрузке, равно произведению значения тока в квадрате, сопротивления и времени. Этот вывод носит название Закона Джоуля-Ленца.

Глава 9. Сплошные волнения

Иногда ток нагрузки неизвестен, но известно ее сопротивление и подводимое напряжение. В этом случае удобнее выразить ток через известные величины:

$$I={Uover R},$$

и, подставив в формулу выше, получаем:

$$Q={U^2over R}t$$

Мощность тока

Применяя различные устройства, потребители электрического тока, в промышленности и быту, необходимо знать еще одну характеристику электрического тока: мощность. Эта физическая величина (обозначают буквой Р) всегда указывается в паспорте любого прибора или устройства. Она помогает рассчитать будущее потребление электрической энергии.

Если сюда подставить уже известную формулу для работы вместо А, то получится производная формула для вычисления мощности через напряжение и силу тока.

P = А/t = I ∙ U ∙ t / t = I ∙ U, то есть,

Из седьмого класса известны единицы измерения работы и мощности. Они же сохраняются и в случае с электрическим током. Это джоули и ватты в СИ. Но чаще, когда используются электросчетчики, применяется единица 1 кВт ∙ ч. Такая единица соответствует работе, которую совершает ток мощностью 1 кВт (1000 Вт) за время 1 ч.

В качестве примера в следующей таблице можно увидеть мощности известных электроустройств, записанные в киловаттах.

В домах, производственных помещениях часто бывают подключены к сети несколько потребителей тока. Там, где живут люди, максимальная сила тока не должна быть больше 10 А при напряжении 220 В. Сделав несложные расчеты, можно получить общую мощность тока, допустимую в квартире.

P = I ∙ U, P = 10 A ∙ 220 B = 2200 Bт = 2,2 кВт.

Значит, включать одновременно большое количество приборов недопустимо. Это может привести к резкому росту силы тока, сильному нагреванию и воспламенению.

Для защиты от этих проявлений тока используют так называемые плавкие предохранители. Они предназначены для автоматического отключения цепи при увеличении силы тока выше допустимой.

Источник Виды плавких предохранителей

Действие предохранителей основано на том, что при очень большом токе металлический провод раскаляется и перегорает (плавится). Такой короткий провод находится внутри устройства. Когда он перегорает, происходит разрыв цепи, и ток прекращается.

И все-таки, надеяться только на предохранители при использовании электричества не стоит. Нужно строго соблюдать правила техники электробезопасности.

Получение электрического тока

Электрический ток не может возникнуть сам по себе. Что же нужно создать в проводнике, чтобы в нём возник и существовал ток?

При появлении электрического поля, возникнут и электрические силы. Они приведут в движение заряженные частицы. Именно так и возникает электрический ток.

Хорошо, вот создали мы электрическое поле, появился ток. Логично предположить, что если электрическое поле исчезнет, то исчезнет и ток.

Значит, для более длительного существования тока нам необходимо поддерживать постоянное существование электрического поля.

{"questions":,"explanations":,"answer":}}}]}

Определение работы электротока

Работа как таковая представляет собой величину, описывающую переход энергии в другую форму. К примеру, когда некоторый предмет движется, он обладает кинетической энергией. После того, как движение прекращается, а предмет поднимается на определенную высоту, можно говорить о переходе энергии в потенциальную форму.

Когда электрические заряды перемещаются в цепи по проводниковому материалу, их движение инициируется электрополем, поэтому можно говорить о том, что рабочая нагрузка лежит на последнем. Таким образом, работа электрического тока – величина, характеризующая трансформацию электроэнергии в иные разновидности, например, механическую энергию или тепло. В формульных представлениях величина обозначается заглавной латинской литерой А.

Важно! Работа эл тока по модулю равна произведению периода времени, в течение которого она совершалась, на значение токовой силы и на напряжение на концах фрагмента электроцепи. Когда любой из компонентов произведения растет или понижается, в этом же направлении изменится и рабочий показатель

Сама величина показывает, какое количество электрической энергии претерпело трансформацию в другие ее виды за определенный промежуток времени.

Суть теплового закона

Закон электромагнитной индукции — формула

Упомянутые выше ученые (Джоуль Ленц) практически одновременно (1841-1842 гг.) установили зависимость нагрева от силы тока. Для наглядного эксперимента можно использовать следующий комплект:

• проводник размещают в емкости с водой;
• термометром будет измеряться изменение температуры жидкости при подключении цепи к источнику электропитания;
• с помощью вольтметра и амперметра уточняют напряжение и ток в контрольных точках.

Аналогичный опыт можно воспроизвести в емкости с раствором соли, который обладает определенной проводимостью

По закону Ома ток (I) можно определить через напряжение (U) и электрическое сопротивление (R):

I= U/R.

Выполняемую работу (A) записать следующим образом:

A = I * U * t = I * (I*R) * t = (U/R) * U * t = I2*R*t = (U2/R) * t.

Здесь t обозначает соответствующий интервал времени.

На этом этапе следует вспомнить первый закон термодинамики, который определяет сохранение энергии в замкнутой системе. Этот постулат позволяет описывать рассматриваемое явление с помощью созданной формулы. Подразумевается равенство количества тепла (Q) выполненной работе (A). Итоговое выражение (закон Ленца):

Q = I2*R*t = (U2/R) * t = I * U * t.

Суть явления объясняется столкновением заряженных частиц с молекулами проводника. Если образец – твердый материал, речь идет об электронах и компонентах кристаллической решетки, соответственно.

Вид цепи и напряжение

В зависимости от направления протекания тока и особенностей напряжения, различают два вида электрических цепей:

• Цепи постоянного тока;
• Цепи переменного тока.

Cила тока: формула

Напряжение цепей постоянного тока является работой, совершаемой электрическим полем в ходе перемещения пробного плюсового заряда из точки A в точку Б. Напряжение в цепи постоянного тока определяется как разность потенциалов на его концах. В таких цепях принято считать, что ток идет от плюса к минусу (от плюсового полюса к минусовому).

На заметку. В реальности ток течет не от плюса к минусу, а, наоборот, от минуса к плюсу. Сформировавшееся ошибочное представление о направлении течения именно от плюса не стали изменять и оставили для удобства понимания физической сущности данного явления.

Для цепей переменного тока характерны такие виды и значения напряжения, как:

• мгновенное;
• амплитудное;
• среднее значение;
• среднеквадратическое;
• средневыпрямленное.

Напряжение в таких цепях – это достаточно сложная функция времени. Грубо говоря, ток в них течет от фазного провода, проходит через нагрузку и частично уходит в нулевой (течет от фазы к нулю)

ПРИМЕРЫ ЗАДАНИЙ

Часть 1

1. Силу тока в проводнике увеличили в 2 раза. Как изменится количество теплоты, выделяющееся в нём за единицу времени, при неизменном сопротивлении проводника?

1) увеличится в 4 раза
2) уменьшится в 2 раза
3) увеличится в 2 раза
4) уменьшится в 4 раза

2. Длину спирали электроплитки уменьшили в 2 раза. Как изменится количество теплоты, выделяющееся в спирали за единицу времени, при неизменном напряжении сети?

1) увеличится в 4 раза
2) уменьшится в 2 раза
3) увеличится в 2 раза
4) уменьшится в 4 раза

3. Сопротивления резистор ​\( R_1 \)​ в четыре раза меньше сопротивления резистора ​\( R_2 \)​. Работа тока в резисторе 2

1) в 4 раза больше, чем в резисторе 1
2) в 16 раз больше, чем в резисторе 1
3) в 4 раза меньше, чем в резисторе 1
4) в 16 раз меньше, чем в резисторе 1

4. Сопротивление резистора ​\( R_1 \)​ в 3 раза больше сопротивления резистора ​\( R_2 \)​. Количество теплоты, которое выделится в резисторе 1

1) в 3 раза больше, чем в резисторе 2
2) в 9 раз больше, чем в резисторе 2
3) в 3 раза меньше, чем в резисторе 2
4) в 9 раз меньше, чем в резисторе 2

5. Цепь собрана из источника тока, лампочки и тонкой железной проволоки, соединенных последовательно. Лампочка станет гореть ярче, если

1) проволоку заменить на более тонкую железную
2) уменьшить длину проволоки
3) поменять местами проволоку и лампочку
4) железную проволоку заменить на нихромовую

6. На рисунке приведена столбчатая диаграмма. На ней представлены значения напряжения на концах двух проводников (1) и (2) одинакового сопротивления. Сравните значения работы тока ​\( A_1 \)​ и ​\( A_2 \)​ в этих проводниках за одно и то же время.

1) ​\( A_1=A_2 \)​
2) \( A_1=3A_2 \)
3) \( 9A_1=A_2 \)
4) \( 3A_1=A_2 \)

7. На рисунке приведена столбчатая диаграмма. На ней представлены значения силы тока в двух проводниках (1) и (2) одинакового сопротивления. Сравните значения работы тока \( A_1 \)​ и ​\( A_2 \) в этих проводниках за одно и то же время.

1) ​\( A_1=A_2 \)​
2) \( A_1=3A_2 \)
3) \( 9A_1=A_2 \)
4) \( 3A_1=A_2 \)

8. Если в люстре для освещения помещения использовать лампы мощностью 60 и 100 Вт, то

А. Большая сила тока будет в лампе мощностью 100 Вт.
Б. Большее сопротивление имеет лампа мощностью 60 Вт.

Верным(-и) является(-ются) утверждение(-я)

1) только А
2) только Б
3) и А, и Б
4) ни А, ни Б

9. Электрическая плитка, подключённая к источнику постоянного тока, за 120 с потребляет 108 кДж энергии. Чему равна сила тока в спирали плитки, если её сопротивление 25 Ом?

1) 36 А
2) 6 А
3) 2,16 А
4) 1,5 А

10. Электрическая плитка при силе тока 5 А потребляет 1000 кДж энергии. Чему равно время прохождения тока по спирали плитки, если её сопротивление 20 Ом?

1) 10000 с
2) 2000 с
3) 10 с
4) 2 с

11. Никелиновую спираль электроплитки заменили на нихромовую такой же длины и площади поперечного сечения. Установите соответствие между физическими величинами и их возможными изменениями при включении плитки в электрическую сеть. Запишите в таблицу выбранные цифры под соответствующими буквами. Цифры в ответе могут повторяться.

ФИЗИЧЕСКАЯ ВЕЛИЧИНА
A) электрическое сопротивление спирали
Б) сила электрического тока в спирали
B) мощность электрического тока, потребляемая плиткой

ХАРАКТЕР ИЗМЕНЕНИЯ
1) увеличилась
2) уменьшилась
3) не изменилась

12. Установите соответствие между физическими величинами и формулами, по которым эти величины определяются. Запишите в таблицу выбранные цифры под соответствующими буквами.

ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ
A) работа тока
Б) сила тока
B) мощность тока

ФОРМУЛЫ
1) ​\( \frac{q}{t} \)​
2) ​\( qU \)​
3) \( \frac{RS}{L} \)​
4) ​\( UI \)​
5) \( \frac{U}{I} \)​

Часть 2

13. Нагреватель включён последовательно с реостатом сопротивлением 7,5 Ом в сеть с напряжением 220 В. Каково сопротивление нагревателя, если мощность электрического тока в реостате составляет 480 Вт?

Общераспространённое представление об электрическом токе

Многие считают электричество и электрический ток одним и тем же, хотя это разные понятия. Также многие уверены, что электричество — это некий поток электронов, движущийся по проводам от источника питания (электростанция, генератор, батарейка, аккумулятор и т.п.) к электроприбору и приводящий его в работу. Почти как бензин в топливопроводе машины.

упрощённое массовое представление об электрическом токе

Но вот несколько причин, по которым данное представление не может быть верным (помимо того, что ток идёт не от «+», а от «-«).

• Скорость движения свободных электронов в медном проводнике сечением 1,5 мм2 (стандарт для бытовой системы освещения) составляет… 0,05 мм/с. На этом отрезке умещается более 100 тысяч атомов. Если представить их цепочкой бильярдных шариков, то они будут располагаться с дистанцией между ними примерно равным самим шарикам. Если бы энергия передавалась простым физическим столкновением электронов, им бы потребовалось некоторое время на передачу по цепочке импульса к движению. При такой скорости, после нажатия клавиши выключателя на стене, лампочка на потолке загорелась бы отнюдь не мгновенно.
• В отличии от батареек, в наших электросетях переменный ток. Это означает, что он постоянно меняет своё направление. Так что электроны в проводе вообще никуда не движутся. Они просто колеблются туда-сюда практически на одном месте. В России это происходит 50 раз в секунду.
• Проводов, идущих без разрывов от электростанции до наших домов, не существует в природе. На этом пути стоит множество подстанций с трансформаторами, в которых нет прямого контакта проводов. Электроны там физически не в состоянии перескочить с одной катушки на другую.
• Сегодня представление об электроне, как некой физической частице, в принципе находится под вопросом. Наука пересматривает традиционную модель атома с орбитами электронов. Квантовые физики говорят о вероятностном электронным облаке вокруг ядра, где электрон «размазан» по всему объёму.

Из всего этого можно сделать вывод, что не сами электроны приводят в действие электроприборы. Так что же, а главное каким образом течёт по нашим проводам?

Применение теплового действия электротока

Действие электрического тока на человека

Нагревание проводниковой спирали под воздействием электротока, что приводит к свечению ламп накаливания

Применения тепловых свойств электротока очень разнообразны. Наиболее употребительные из них нижеследующие:

1. Электрическое освещение, представленное:

• лампами накаливания, в которых металлическая нить, помещенная в стеклянный баллон с выкаченным из него воздухом, накаливается током до состояния свечения (вместо воздуха лампа может быть наполнена инертным газом, например, азотом);
• дуговыми фонарями, в которых электрический ток, проходящий через сомкнутые угли (угольные стержни), в момент небольшого их разведения образует искру, и между углями устанавливается вольтова дуга, приводящая в состояние сильного свечения концы углей.

1. Электронагревательные приборы в виде сосудов и плит для изготовления пищи, утюгов или отопительных приборов, где теплота выделяется в проволоках или тонко раскатанном на слюдяных пластинках металле большого сопротивления;
2. Сварка или паяние могут осуществляться посредством электрической дуги, какая образуется между подлежащей обработки частью и железным либо угольным стержнем. Возможно формирование вольтовой дуги и между двумя угольными электродами и дальнейшее направление дуги к месту спая путем оттягивания ее с помощью электромагнита;
3. Применение тепловых свойств электротока в специальных печах для получения определенных веществ, например:

• получение алюминия производится также с помощью теплового действия свойств электротока, для чего глинозем, содержащий алюминий, закладывается в угольную электропечь, в которой мощная вольтова дуга, образующаяся между ней и углем, расплавляет глинозем, после чего получившаяся жидкая масса подвергается электролизу, причем чистый алюминий выделяется на отрицательном полюсе;
• получение стали может также осуществляться посредством электропечей с вольтовой дугой, в каких конечный продукт (сталь) получается путем выплавки из чугуна и сборных отбросов из металла теплом, выделяющимся между двумя угольными электродами либо между одним электродом из угля и вторым в виде самой расплавленной массы;
• фабрикация карбидов производится также с помощью электрических печей;
• добыча азота из воздуха производится также в электропечах, в которых вольтова дуга переменного тока высокого напряжения оттягивается магнитом к диску либо направляется в высокую трубку, а воздух, прогоняемый через эту дугу, благодаря высокой температуре, образует окись азота, которая перерабатывается в азотную кислоту, а затем в калийную селитру.

1. Получение озона из воздуха производится путем электрических разрядов источника высокого напряжения, благодаря которым происходят окислительные процессы в воздухе, находящимся между электродами, и выделение озона. Озон широко применяется для отделки тканей, для освежения испорченного воздуха (озонирование) и главным образом для обезвреживания питьевой воды.

Внешний вид электрической печи для производства стали

Тепловое действие тока имеет высокое значение для человека, так как представлено во многих аспектах его жизнедеятельности, в том числе в производственных цепочках многих перерабатывающих, добывающих предприятий.

Аккумулятор

Еще один крайне популярный источник тока — аккумулятор. Он представляет собой ту же батарейку, только теперь ее можно многократно подзаряжать (рисунок 8, а).

Как устроен аккумулятор? Его простейший вариант представляет собой две свинцовые пластины, помещенные в раствор серной кислоты (рисунок 8, б). Пластины будут являться электродами, создающими электрическое поле.

Рисунок 8. Аккумулятор

Но изначально аккумулятор не создает никакого поля. Его нужно зарядить. Для этого берут еще один источник тока, соединяют его с аккумулятором и пропускают через него ток.

Во время такой зарядки внутри аккумулятора начинают происходить химические реакции. Один электрод (пластина) становится положительно заряженной, а другой — отрицательно.

Теперь аккумулятор сам становится источником тока. Он имеет два полюса, обозначенные плюсом (+) и минусом (-).

Помните, что при зарядке аккумулятора важно соблюдать правильное соединение с другим источником тока. Положительный полюс аккумулятора следует соединять с положительным полюсом источника тока, а отрицательный — с отрицательным

Рассмотренный нами аккумулятор называется свинцовым (по материалу пластин) или кислотным (по названию заполняющей его жидкости).

Наравне с кислотными аккумуляторами широко применяют и щелочные (или никелевые) аккумуляторы. Можно подумать, что в таком устройстве две пластины будут из никеля, но на деле из никеля состоит только одна. Вторая изготавливается из спресованного железного порошка.

Также существуют и другие виды аккумуляторов: литий-ионные, литий-полимерные, гелиевые аккумуляторы, никель-металл-гибридные.

{"questions":,"answer":}}}]}
