Нарезка американской резьбы
Технология нарезки американской дюймовой резьбы не отличается от изготовления других ее типов. Применяется ручной и автоматический способ. Ручная нарезка дюймовой резьбы выполняется таким образом:
- Заготовка нужного диаметра прочно закрепляется в тисках, чтобы при работе она не провернулась, что может привести к нарушению целостности резьбы.
- Для наружной резьбы подбирается плашка нужного диаметра, внутренняя резьба нарезается метчиком.
- Заготовка обрабатывается напильником, с нее удаляются шероховатости и неровности, снимается фаска, чтобы заготовка имела правильную форму.
- Резьба нарезается путем вращения метчика или плашки в нужную сторону. Это нужно делать без рывков, которые могут нарушить целостность нарезки. Для получения нужного эффекта можно сделать несколько проходов.
Автоматическая нарезка производится на токарном станке при помощи специального резца. Для этого заготовка зажимается в патроне, а скорость его вращения подбирается из справочника и зависит от нескольких параметров. При нарезании станочным способом можно получить качественную резьбу высокого класса точности.
Правильно подобрать диаметр заготовки или высверливаемого под резьбу отверстия можно при помощи справочной таблицы:
|
Обозначение размера |
UNC (мм) |
UNF (мм) |
UNEF (мм) |
|
#0 |
— |
1,25 |
— |
|
#1 |
1,5 |
1,55 |
— |
|
#2 |
1,8 |
1,9 |
— |
|
#3 |
2,1 |
2,15 |
— |
|
#4 |
2,35 |
2,4 |
— |
|
#5 |
2,65 |
2,7 |
— |
|
#6 |
2,85 |
2,95 |
— |
|
#8 |
3,5 |
3,5 |
— |
|
#10 |
4 |
4,1 |
— |
|
#12 |
4,65 |
4,7 |
4,78 |
|
1/4″ |
5,35 |
5,5 |
5,56 |
|
5/16″ |
6,8 |
6,9 |
7,14 |
|
3/8″ |
8,25 |
8,5 |
8,77 |
|
7/16″ |
9,65 |
9,9 |
10,3 |
|
1/2″ |
11,15 |
11,5 |
11,9 |
|
9/16″ |
12,6 |
12,9 |
13,1 |
|
5/8″ |
14,05 |
14,5 |
14,7 |
|
3/4″ |
17,0 |
17,5 |
17,9 |
|
7/8″ |
20,0 |
20,4 |
21,0 |
|
1″ |
22,85 |
23,25 |
24,2 |
|
1 1/8″ |
25,65 |
26,5 |
— |
|
1 1/4″ |
28,85 |
29,5 |
— |
|
1 3/8″ |
31,55 |
32,75 |
— |
|
1 1/2″ |
34,7 |
36,0 |
— |
|
1 3/4″ |
40,40 |
— |
— |
|
2″ |
46,30 |
— |
— |
|
2 1/4″ |
52,65 |
— |
— |
|
2 1/2″ |
58,5 |
— |
— |
|
2 3/4″ |
64,75 |
— |
— |
|
3″ |
71,10 |
— |
— |
|
3 1/4″ |
77,45 |
— |
— |
|
3 1/2″ |
83,8 |
— |
— |
|
3 3/4″ |
90,15 |
— |
— |
|
4″ |
96,5 |
— |
— |
Таблицы для перевода
При строительстве магистралей различного назначения применяют разные трубопрокатные материалы: из стали, из меди, из латуни, из пластика и другие. Все эти изделия отличает классификация и меры измерений.
Габаритные величины всех трубных изделий задаются такими показателями:
- Дн – внешний Ø.
- Дв – внутренний Ø.
- h – толщина стенки.
Ранее пользовались только магистралями из стали, и для них создали свою систему определения размеров. К примеру, диаметр полдюймовой трубы в переводе на мм равен 12,7. Это ее внутренние размеры. То есть, в этом показателе учтен не только габарит полдюймовой трубной заготовки, но и ее пропускная возможность.
А наружный обхват полдюймовой заготовки составляет 2,1 см. Поэтому в таблице возле полдюймовой резьбы обязательно добавляют слово труб. Зная точные размеры полдюймового и любого другого вида сортамента, можно быстрее сделать правильный выбор нужных объемов.
Это наглядно видно в таблице:
| Размеры (в дюймах) | 1/2 | 3/4 | 7/8 | 1 | 1,5 | 2 |
| Внутренний Ø (в метрической) | 12,7 | 19 | 22,2 | 25,4 | 38,1 | 50,8 |
| Ø резьбы (мм) | 20,4-20,7 | 25,9-26,2 | 29,9-30,0 | 32,7 – 33,0 | 45,8 – 46,2 | 57,9 – 58,3 |

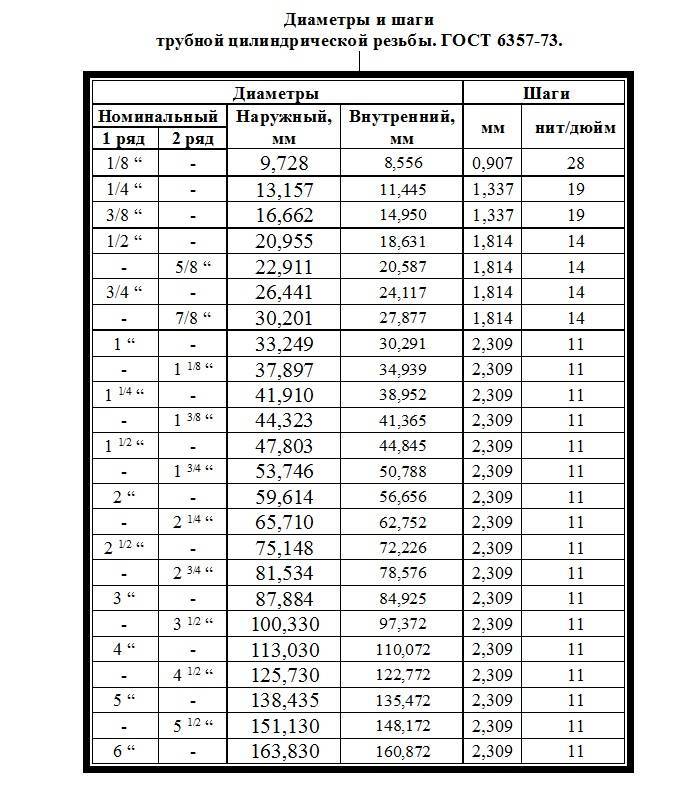

Сейчас эти габариты принято указывать так, как показывает следующая предоставленная таблица:
Первая таблица диаметров (его символьное обозначение – Ø, далее будет обозначаться в статье) труб показывает величины в миллиметрах, а во второй таблице использованы дюймы (международное обозначение – inch или in, далее будет обозначаться в статье). Малоопытный мастер может поинтересоваться, почему так? И какие обозначения считают правильными?
Причина в том, что во всем мире применяется метрическая система. В основе этой системы лежат два показателя: условный и номинальный объем. Подходят к этим понятиям по — разному, но в конечном результате они показывают внешний объем. По своей сути эти величины безразмерные, но иногда они указываются в миллиметрах.
Анализируя табличные данные можно сравнить изделия отечественных изготовителей и аналоги зарубежного производства.
Дюймы в сантиметры и другие единицы измерения
Слово «дюйм» имеет голландские корни. И в дословном переводе означает «большой палец». И по одной из версий изначально длиной 1 дюйма считали длину фаланги большого пальца у взрослого мужчины.
Но естественно, не может быть такого, чтобы у всех мужчин на планете были одинаковые размеры больших пальцев. А потому эта версия происхождения слова «дюйм» хоть и является основной, вызывает определенную критику у целого ряда ученых.
Поэтому есть еще несколько версии происхождения этой меры длины:
- Дюйм равен трем высушенным зернам ячменя, положенным рядом друг с другом. Причем зерна необходимо было брать из центра колоса. Это определение даже было закреплено указом английского короля Эдуарда I. А в документе фигурировало название «законный дюйм», то есть подкрепленный законом.Интересно, что среди английских фермеров до сих пор в ходу такая мера длины как «barleycorn», что в переводе означает «ячменное зерно». Соответственно, она равна трети дюйма.
- Дюйм равен 1/36 части ярда. Это определение было дано за сотню лет до короля Эдуарда I – его предшественником Генрихом I. Этот монарх ввел понятие ярда в британском Королевстве.Вот только до нашего времени дошло сразу два определения этой меры длины. По одной, ярд равен расстоянию от носа до большого пальца вытянутой вперед руки. А вот по другой, длина ярда равнялась длине меча, который король Генрих I носил всегда с собой.
Сегодня, говоря слово ДЮЙМ, автоматически подразумевается та мера длины, которая используется в США. И которую называют «английским дюймом».
Затяжка резьбовых соединений
Для обеспечения нужной прочности и целостности крепежа потребуется соблюдать соответствие момента затяжки указанному в таблице значению:
|
Размер резьбы, дюймы |
Момент затяжки стандартных болтов и гаек |
|
|
Н*м* |
Фунт силы-фут |
|
|
1/4 |
12± 3 |
9±2 |
|
5/16 |
25 ± 6 |
18± 4,5 |
|
3/8 |
47± 9 |
35 ± 7 |
|
7/16 |
70± 15 |
50± 11 |
|
1/2 |
105± 20 |
75±15 |
|
9/16 |
160 ± 30 |
120± 20 |
|
5/8 |
215± 40 |
160 ± 30 |
|
3/4 |
370 ± 50 |
275 ± 37 |
|
7/8 |
620± 80 |
460 ± 60 |
|
1 |
900 ± 100 |
660 ± 75 |
|
11/8 |
1300 ± 150 |
950 ± 100 |
|
1 1/4 |
1800 ±200 |
1325 ±150 |
|
1 3/8 |
2400 ± 300 |
1800 ± 225 |
|
1 1/2 |
3100 ± 350 |
2300 ± 250 |
Данная таблица применяется только для болтов и гаек с классом прочности выше 5.
Как определить резьбовой шаг
Этот параметр указывает на расстояние между двумя соседними нитками или каналами резьбового соединения. Универсальные варианты имеют стандартный шаг резьбы, указываемый в специализированных таблицах, что позволяет легко подбирать нужный тип крепежа.
Измерить резьбовой шаг самостоятельно можно несколькими способами. Самый простой – подобрать болт или гайку, с известным шагом, который идеально подходит к резьбе. В этом случае шаг обоих нарезок будет одинаков.
Для второго варианта потребуется линейка или штангенциркуль с дюймовой шкалой. Шкала прикладывается к резьбе и подсчитывается число витков на дюйм. Например, если в одном дюйме по линейке окажется 16 витков, то резьбовой шаг в дюймах будет 1/16.
Основные величины для измерения труб
Специалисты различают диаметр медных труб:
- номинальный;
- внутренний;
- наружный.
Есть еще такие общие понятия как «условный проход» и «толщина стенок». Не указывая размеры, говорят, что изделие «толстостенное» или «тонкостенное». Все диаметры медных труб должны быть указаны в их маркировке – в дюймах и миллиметрах.
- Толщина стенок изделия, величина обозначается в «мм», параметры связаны с объемом проходящего вещества и его давлением. Существенным показателем остается разница между внутренним и наружным диаметром.
- Для качественной состыковки магистрали через фитинги важен условный проход – внутренний просвет изделия, для его обозначения также используют миллиметры. На импортных изделиях из цветных металлов он указывается в дюймах, что требует перевода в «наши» величины.
- Внутренний диаметр – основной показатель проходимости трубопровода (мм), используется для расчетов в формулах.
- Наружный диаметр – важен для классификации изделий (большой, средний и малый), обозначается в «мм» во всех таблицах.
- Номинальный диаметр – примерно то же самое, что и «условный проход», но маркируется с точным значением.
При помощи линейки можно определить размер трубы весьма приблизительно
На сегодня материалы, из которых выпускаются трубы для магистралей и бытовых водопроводов, ограничены небольшим списком:
- сталь;
- пластик, металлопластик;
- алюминий, медь, прочие легкие сплавы.
Некоторые размеры медных труб обозначаются в дюймах, например, «дюймовые» или «полудюймовые». Это значит, что внутренний диаметр выражен как 1 дюйм или ½ дюйма – около 25,4мм и 12,7мм
На эти величины обращают внимание специалисты по укладке магистралей, чтобы на медную трубу подобрать размеры:
- муфт;
- тройников;
- фитингов с резьбовым соединением.
Фитинги для труб тоже имеют размеры, их указывают на внешней стороне детали
Как преобразовать дюймы в миллиметры
1 дюйм равен 25,4 миллиметра:
1″ = 25.4mm
2 дюйма равны 50,8 мм миллиметров:
2″ = 50.8mm
Таким образом, расстояние d в миллиметрах (мм) равно расстоянию d в дюймах (″), умноженному на .
d(mm) = d(inch) × 25.4
Преобразовать 10 дюймов в миллиметры:
d(mm) = 10″ × 25.4 = 254mm
Преобразование 15 дюймов в миллиметры:
d(mm) = 15″ × 25.4 = 381mm
Преобразовать 30 дюймов в миллиметры:
d(mm) = 30″ × 25.4 = 762mm
Преобразовать 50 дюймов в миллиметры:
d(mm) = 50″ × 25.4 = 1270mm
Преобразовать 100 дюймов в миллиметры:
d(mm) = 100″ × 25.4 = 2540mm
Преобразовать 200 дюймов в миллиметры:
d(mm) = 200″ × 25.4 = 5080mm
Пример 7
Преобразовать 1000 дюймов в миллиметры:
d(mm) = 1000″ × 25.4 = 25400mm
Сколько дюймов в миллиметре
Один миллиметр равен 0,03937007874 дюйма:
1 мм = 1 мм / 25,4 мм/дюйм = 0,03937007874 дюйма
Два миллиметра равны 0,03937007874 дюйма:
2 мм = 2 мм / 25,4 мм/дюйм = 0,07874015748 дюйма
Сколько миллиметров в дюйме
Один дюйм равен 25,4 миллиметра:
1 дюйм = 25,4 мм/дюйм × 1 дюйм = 25,4 мм
2 дюйма равны 50,8 мм миллиметров:
2 дюйма = 25,4 мм/дюйм × 2 дюйма = 50,8 мм
3 дюйма равны 25,4 миллиметра:
3 дюйма = 25,4 мм/дюйм × 3 дюйма = 76,2 мм
4 дюйма равны 25,4 миллиметра:
4 дюйма = 25,4 мм/дюйм × 4 дюйма = 101,6 мм
5 дюймов равно 25,4 миллиметра:
5 дюймов = 25,4 мм/дюйм × 5 дюймов = 127 мм
Умножьте 12 дюймов на 25,4, чтобы получить миллиметры:
12 дюймов = 25,4 мм/дюйм × 12 дюймов = 304,8 мм
Умножьте 15 дюймов на 25,4, чтобы получить миллиметры:
15 дюймов = 25,4 мм/дюйм × 15 дюймов = 381 мм
Умножьте 22 дюйма на 25,4, чтобы получить миллиметры:
22 дюйма = 25,4 мм/дюйм × 22 дюйма = 558,8 мм
45 дюймов = 25,4 мм/дюйм × 45 дюймов = 1143 мм
Основные параметры американской дюймовой резьбы
В технике, машиностроении, строительстве, применяется укрупненная американская резьба UNC, мелкая имеет маркировку UNF, а также очень мелкая стандарта UNEF. Они различаются количеством витков или ниток на один дюйм. Среди основных параметров, характеризующих эти резьбы, выделяют:
- Угол при вершине составляет 60 градусов, что соответствует аналогичному показателю у метрической резбы.
- Количество витков на 1 дюйм TPI, которое предлагается в виде 1”/ TPI в метрической резьбе этой величине соответствует шаг, измеряемый в миллиметрах.
- Наружный диаметр – самое дальнее расстояние между вершинами резьбовых гребней, лежащих друг напротив друга.
- Внутренний диаметр – аналогичное расстояние между впадинами резьбы.
- Направление – резьба может закручиваться вправо или влево.
- Профиль – разность межу наружным и внутренним диаметром указывает на высоту витка.
- Форма – американская дюймовая резьба бывает конического или цилиндрического типа.

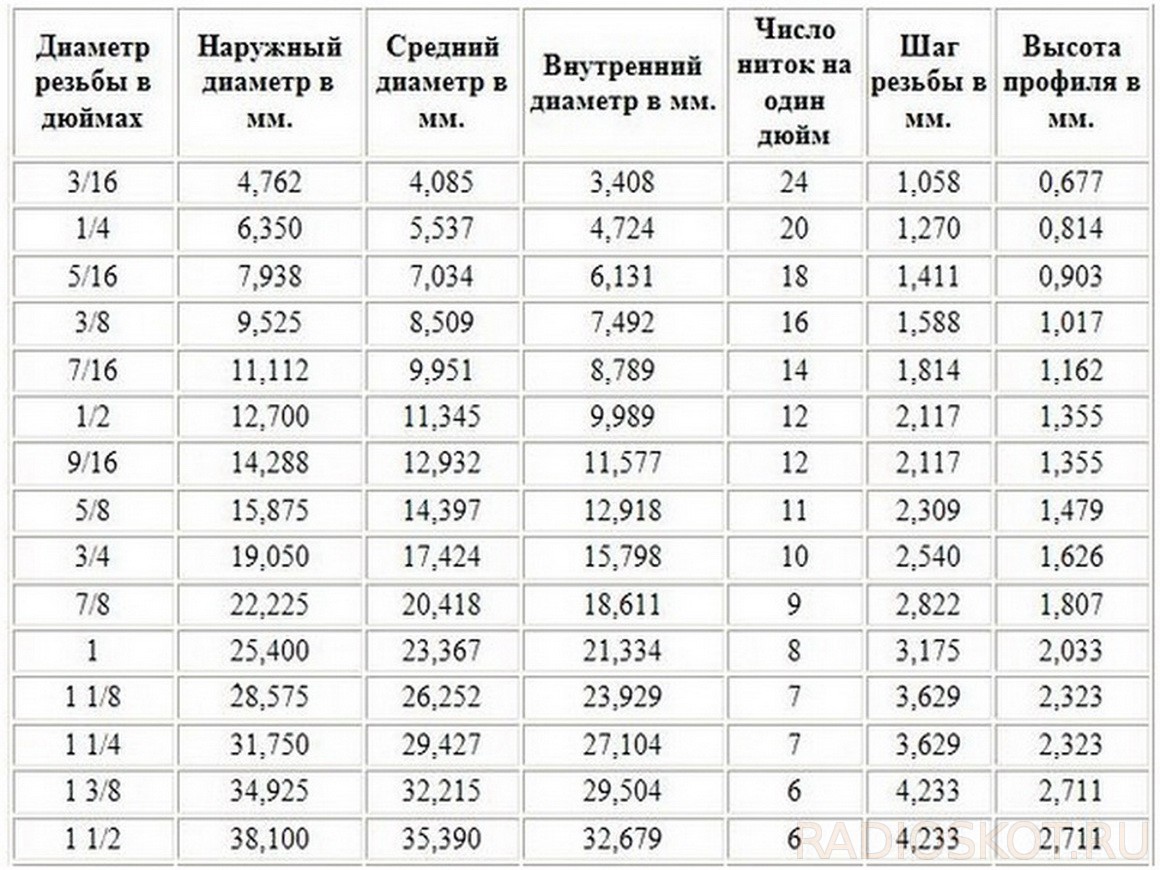

Для удобства в работе есть необходимость перевести параметры дюймовой резьбы в метрические единицы. В этом поможет сведенная таблица размеров для каждого типа резьбы.
UNC
|
Размер резьбы |
Число ниток |
D — наружный диаметр |
Dp — средний диаметр |
Di — внутренний диаметр |
Шаг резьбы, мм |
|
|
дюймы |
мм |
миллиметры |
||||
|
#1 |
1,85 |
64 |
1,85 |
1,6 |
1,42 |
0,40 |
|
#2 |
2,18 |
56 |
2,18 |
1,89 |
1,69 |
0,45 |
|
#3 |
2,51 |
48 |
2,51 |
2,17 |
1,94 |
0,53 |
|
#4 |
2,84 |
40 |
2,84 |
2,43 |
2,16 |
0,64 |
|
#5 |
3,17 |
40 |
3,18 |
2,76 |
2,49 |
0,64 |
|
#6 |
3,50 |
32 |
3,51 |
2,99 |
2,65 |
0,79 |
|
#8 |
4,16 |
32 |
4,17 |
3,65 |
3,31 |
0,79 |
|
#10 |
4,83 |
24 |
4,83 |
4,14 |
3,68 |
1,06 |
|
#12 |
5,49 |
24 |
5,49 |
4,8 |
4,34 |
1,06 |
|
1/4 |
6,35 |
20 |
6,35 |
5,52 |
4,98 |
1,27 |
|
5/16 |
7,94 |
18 |
7,94 |
7,02 |
6,41 |
1,41 |
|
3/8 |
9,53 |
16 |
9,53 |
8,49 |
7,81 |
1,59 |
|
7/16 |
11,1 |
14 |
11,11 |
9,93 |
9,15 |
1,81 |
|
1/2 |
12,7 |
13 |
12,70 |
11,43 |
10,58 |
1,95 |
|
9/16 |
14,3 |
12 |
14,29 |
12,91 |
12,00 |
2,12 |
|
5/8 |
15,9 |
11 |
15,88 |
14,38 |
13,38 |
2,31 |
|
3/4 |
19,1 |
10 |
19,05 |
17,40 |
16,30 |
2,54 |
|
7/8 |
22,2 |
9 |
22,23 |
20,39 |
19,17 |
2,82 |
|
1 |
25,4 |
8 |
25,40 |
23,34 |
21,96 |
3,18 |
|
1 1/8 |
28,6 |
7 |
28,58 |
26,22 |
24,65 |
3,63 |
|
1 1/4 |
31,8 |
7 |
31,75 |
29,39 |
27,82 |
3,63 |
|
1 3/8 |
34,9 |
6 |
36,93 |
32,17 |
30,34 |
4,23 |
|
1 1/2 |
38,1 |
5 |
38,10 |
35,35 |
33,52 |
4,23 |
|
1 3/4 |
44,4 |
5 |
44,45 |
41,15 |
38,95 |
5,08 |
|
2 |
50,8 |
4 1/2 |
50,80 |
47,13 |
44,69 |
5,64 |
|
2 1/4 |
57,1 |
4 1/2 |
57,15 |
53,48 |
51,04 |
5,64 |
|
2 1/2 |
63,5 |
4 |
63,50 |
59,38 |
56,63 |
6,35 |
|
2 3/4 |
69,9 |
4 |
69,85 |
65,73 |
62,98 |
6,35 |
|
3 |
76,2 |
4 |
76,20 |
72,08 |
69,33 |
6,35 |
|
3 1/4 |
82,5 |
4 |
82,55 |
78,43 |
75,68 |
6,35 |
|
3 1/2 |
88,9 |
4 |
88,9 |
84,78 |
75,68 |
6,35 |
|
3 3/4 |
95,2 |
4 |
95,25 |
91,13 |
88,38 |
6,35 |
|
4 |
101,6 |
4 |
101,60 |
97,48 |
94,73 |
6,35 |
UNF
|
Размер резьбы |
Число ниток |
D — наружный диаметр |
Dp — средний диаметр |
Di — внутренний диаметр |
Шаг резьбы |
|
|
дюймы |
мм |
миллиметры |
||||
|
#0 |
1,52 |
80 |
1,52 |
1,32 |
1,18 |
0,32 |
|
#1 |
1,85 |
72 |
1,85 |
1,63 |
1,47 |
0,35 |
|
#2 |
2,18 |
64 |
2,18 |
1,93 |
1,76 |
0,40 |
|
#3 |
2,51 |
56 |
2,51 |
2,22 |
2,02 |
0,45 |
|
#4 |
2,84 |
48 |
2,84 |
2,50 |
2,27 |
0,53 |
|
#5 |
3,17 |
44 |
3,18 |
2,80 |
2,55 |
0,58 |
|
#6 |
3,51 |
40 |
3,51 |
3,09 |
2,82 |
0,63 |
|
#8 |
4,17 |
36 |
4,17 |
3,71 |
3,4 |
0,71 |
|
#10 |
4,83 |
32 |
4,83 |
4,31 |
3,88 |
0,79 |
|
#12 |
5,49 |
28 |
5,49 |
4,90 |
4,40 |
0,91 |
|
1/4 |
6,35 |
28 |
6,35 |
5,76 |
5,37 |
0,91 |
|
5/16 |
7,94 |
24 |
7,94 |
7,25 |
6,79 |
1,06 |
|
3/8 |
9,53 |
24 |
9,53 |
8,84 |
8,38 |
1,06 |
|
7/16 |
11,1 |
20 |
11,11 |
10,29 |
9,74 |
1,27 |
|
1/2 |
12,7 |
20 |
12,70 |
11,87 |
11,33 |
1,27 |
|
9/16 |
14,3 |
18 |
14,29 |
13,37 |
12,76 |
1,41 |
|
5/8 |
15,9 |
18 |
15,88 |
14,96 |
14,35 |
1,41 |
|
3/4 |
19,1 |
16 |
19,05 |
18,02 |
17,33 |
1,59 |
|
7/8 |
22,2 |
14 |
22,23 |
21,05 |
20,26 |
1,81 |
|
1 |
25,4 |
12 |
25,40 |
24,03 |
23,11 |
2,12 |
|
1 1/8 |
28,6 |
12 |
28,58 |
27,20 |
26,28 |
2,12 |
|
1 1/4 |
31,8 |
12 |
31,75 |
30,38 |
29,46 |
2,12 |
|
1 3/8 |
34,9 |
12 |
34,93 |
33,55 |
32,63 |
2,12 |
|
1 1/2 |
38,1 |
12 |
38,10 |
36,73 |
35,81 |
2,12 |
UNEF
|
Размер резьбы |
Число ниток |
D — наружный диаметр |
Dp — средний диаметр |
Di — внутренний диаметр |
Шаг резьбы |
|
|
дюймы |
мм |
миллиметры |
||||
|
#12 |
5,49 |
32 |
5,49 |
4,97 |
4,63 |
0,79 |
|
1/4 |
6,35 |
32 |
6,35 |
5,83 |
5,49 |
0,79 |
|
5/16 |
7,94 |
32 |
7,94 |
7,42 |
7,08 |
0,79 |
|
3/8 |
9,53 |
32 |
9,53 |
9,01 |
8,67 |
0,79 |
|
7/16 |
11,1 |
28 |
11,11 |
10,52 |
10,13 |
0,91 |
|
1/2 |
12,7 |
28 |
12,70 |
12,11 |
11,72 |
0,91 |
|
9/16 |
14,3 |
24 |
14,29 |
13,60 |
13,14 |
1,06 |
|
5/8 |
15,9 |
24 |
15,88 |
15,19 |
14,73 |
1,06 |
|
11/16 |
17,5 |
24 |
17,46 |
16,77 |
16,32 |
1,06 |
|
3/4 |
19,1 |
20 |
19,05 |
18,22 |
17,68 |
1,27 |
|
13/16 |
20,6 |
20 |
20,64 |
19,81 |
19,26 |
1,27 |
|
7/8 |
22,2 |
20 |
22,23 |
21,40 |
20,85 |
1,27 |
|
15/16 |
23,8 |
20 |
23,81 |
22,99 |
22,44 |
1,27 |
|
7/16 |
11,1 |
20 |
11,11 |
10,29 |
9,74 |
1,27 |
|
1 |
25,4 |
20 |
25,40 |
24,57 |
24,03 |
1,27 |
|
1 1/16 |
26,9 |
18 |
26,99 |
26,07 |
25,46 |
1,41 |
|
1 1/8 |
28,6 |
18 |
28,58 |
27,66 |
27,05 |
1,41 |
|
1 3/16 |
30,2 |
18 |
30,16 |
29,25 |
28,64 |
1,41 |
|
1 1/4 |
31,8 |
18 |
31,75 |
30,83 |
30,22 |
1,41 |
|
1 5/16 |
33,3 |
18 |
33,40 |
32,42 |
31,81 |
1,41 |
|
1 3/8 |
34,9 |
18 |
34,93 |
34,01 |
33,40 |
1,41 |
|
1 7/16 |
36,5 |
18 |
36,51 |
35,60 |
34,99 |
1,41 |
|
1 1/2 |
38,1 |
18 |
38,10 |
37,18 |
36,57 |
1,41 |
|
1 9/16 |
39,7 |
18 |
39,69 |
38,77 |
38,16 |
1,41 |
|
1 5/8 |
41,3 |
18 |
41,27 |
40,36 |
39,75 |
1,41 |
|
1 11/16 |
42,9 |
18 |
42,86 |
41,95 |
41,34 |
1,41 |
Если диаметр резьбы меньше 1/4 дюйма, то такой размер обозначается числами в диапазоне от 0 до 12, перед которым ставится символ # или №. Каждому такому диаметру дюймовой резьбы соответствует его значение в миллиметрах из таблицы.
